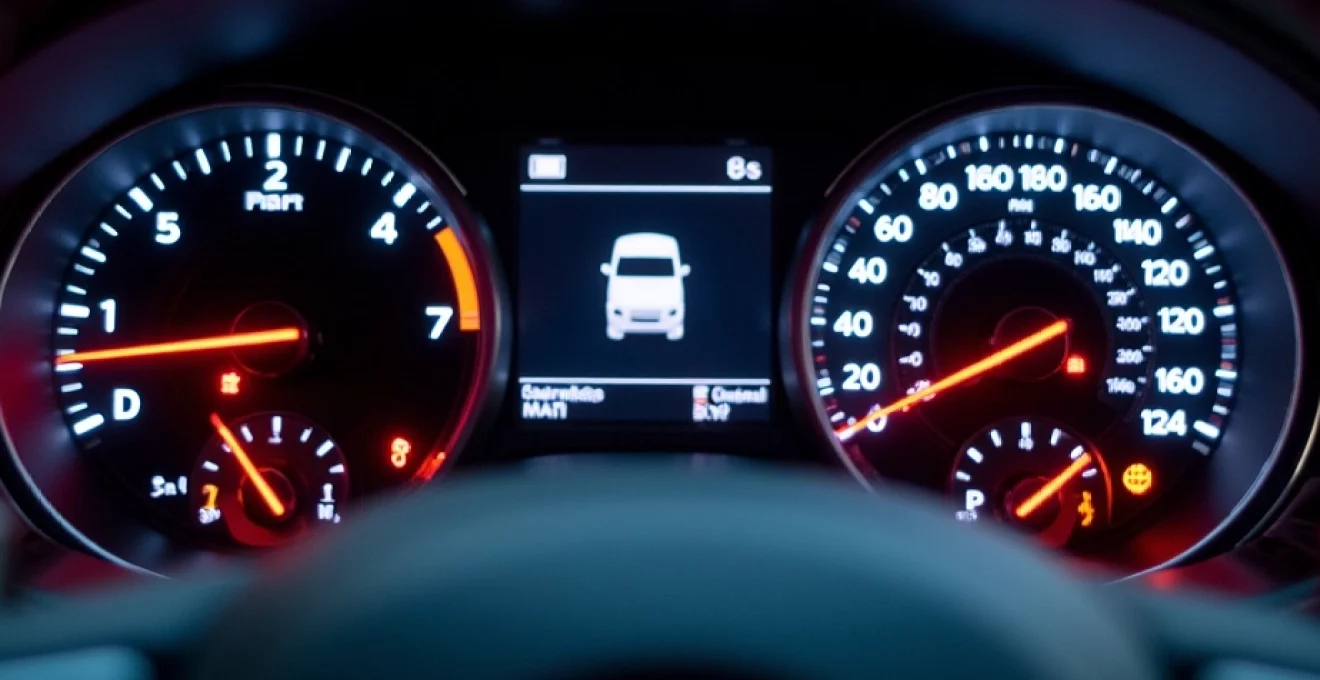

Les voyants du tableau de bord constituent le système de communication principal entre votre véhicule et vous. Ces indicateurs lumineux transmettent des informations cruciales sur l’état de fonctionnement de votre automobile, permettant de détecter précocement les dysfonctionnements potentiels. Maîtriser leur interprétation représente un enjeu majeur de sécurité routière et de préservation mécanique. Une lecture précise de ces témoins peut vous éviter des pannes coûteuses et des situations dangereuses sur la route. L’évolution technologique des véhicules modernes a considérablement enrichi la signalétique du tableau de bord, intégrant désormais des systèmes d’assistance avancés et des protocoles de diagnostic sophistiqués.
Décodage des symboles lumineux standardisés ISO sur tableau de bord automobile
La normalisation internationale des symboles automobiles garantit une cohérence universelle dans l’interprétation des voyants. Les standards ISO 2575 définissent précisément l’apparence et la signification de chaque pictogramme utilisé sur les tableaux de bord modernes. Cette standardisation facilite la compréhension pour les conducteurs, quel que soit le constructeur de leur véhicule. La reconnaissance immédiate des symboles permet une réaction appropriée face aux différents types d’alertes vehiculaires.
Les symboles ISO respectent un code couleur spécifique : rouge pour les alertes critiques nécessitant un arrêt immédiat, orange ou jaune pour les avertissements nécessitant une attention particulière, vert et bleu pour les informations de fonctionnement normal. Cette classification chromatique constitue le premier niveau d’interprétation avant même l’identification du pictogramme spécifique.
Identification des voyants moteur selon norme OBD-II et protocoles diagnostiques
Le système OBD-II (On-Board Diagnostics) standardise la surveillance électronique des systèmes moteur depuis 1996. Ce protocole génère des codes d’erreur spécifiques correspondant à chaque dysfonctionnement détecté. Le voyant moteur, communément appelé « Check Engine », s’illumine lorsque le calculateur détecte une anomalie dans le fonctionnement du groupe motopropulseur. Les codes défaut P0XXX identifient les problèmes liés au système de propulsion, tandis que les codes B0XXX concernent les équipements de carrosserie.
L’intensité lumineuse du voyant moteur indique le niveau de gravité : un éclairage fixe signale un dysfonctionnement modéré permettant la poursuite du trajet, tandis qu’un clignotement indique une urgence nécessitant un arrêt immédiat. La lecture des codes OBD-II nécessite un scanner diagnostique pour identifier précisément la nature du problème détecté par les capteurs embarqués.
Interprétation des indicateurs de température liquide de refroidissement et surchauffe
Le système de refroidissement maintient la température optimale du moteur entre 85°C et 105°C. L’indicateur de température utilise généralement une jauge graduée avec des zones colorées : bleu pour le moteur froid, normale au centre, et rouge pour la surchauffe. Le voyant de surchauffe s’active lorsque la température dépasse le seuil critique, généralement autour de 110°C.
Une surchauffe moteur peut résulter de plusieurs dysfonctionnements : niveau insuffisant de liquide de refroidissement, défaillance du thermostat, obstruction du radiateur, ou panne de la pompe à eau. L’arrêt immédiat du véhicule devient impératif dès l’activation du voyant rouge de température pour éviter une casse moteur irréversible. Le refroidissement naturel peut prendre plusieurs heures selon les conditions ambiantes.
Analyse des témoins de pression d’huile moteur et lubrification système
Le circuit de lubrification maintient une pression d’huile optimale, généralement comprise entre 1,5 et 4 bars selon le régime moteur. Le voyant de pression d’huile, représenté par une burette d’huile, s’allume lorsque la pression chute en dessous du seuil minimal. Cette situation critique peut provoquer une destruction complète du moteur en quelques minutes seulement.
Les causes principales d’une chute de pression incluent : niveau d’huile insuffisant, viscosité inadaptée, usure de la pompe à huile, ou colmatage du filtre à huile. Le manomètre d’huile, présent sur certains véhicules, offre une surveillance continue de la pression lubrifiant. La vérification régulière du niveau d’huile constitue l’action préventive la plus efficace contre les avaries moteur liées à la lubrification.
Reconnaissance des alertes de batterie et alternateur dans circuit électrique
Le système de charge automobile fonctionne selon un équilibre délicat entre la production d’énergie par l’alternateur et la consommation des équipements électriques. Le voyant de batterie s’illumine lorsque la tension du circuit électrique descend en dessous de 12,4 volts moteur tournant. Cette situation indique généralement une défaillance de l’alternateur plutôt qu’un problème de batterie proprement dit.
L’alternateur moderne produit une tension régulée entre 13,8 et 14,4 volts pour maintenir la charge de la batterie et alimenter les consommateurs électriques. Une courroie d’accessoires défaillante peut également provoquer l’activation du voyant de charge. La conduite avec voyant de batterie allumé reste possible temporairement, mais nécessite la désactivation des équipements non essentiels pour préserver l’autonomie électrique restante.
Différenciation chromatique des niveaux d’urgence selon classification constructeur
La classification chromatique des voyants automobiles suit une logique intuitive basée sur les codes couleurs universellement reconnus. Cette hiérarchisation visuelle permet une évaluation immédiate du degré d’urgence sans nécessiter l’identification précise du pictogramme. Les constructeurs automobiles respectent cette convention pour garantir une interprétation cohérente across toutes leurs gammes de véhicules. L’harmonisation internationale de ces codes couleurs facilite également la conduite de véhicules de location ou d’occasion dans différents pays.
La compréhension instantanée du niveau de criticité d’une alerte peut faire la différence entre une simple vérification et l’évitement d’une avarie majeure.
Voyants rouges critiques nécessitant arrêt immédiat du véhicule
Les voyants rouges signalent des situations critiques mettant en péril la sécurité des occupants ou l’intégrité mécanique du véhicule. L’activation d’un témoin rouge impose un arrêt sécurisé dans les plus brefs délais. Les principales alertes rouges concernent : la pression d’huile moteur, la température de refroidissement, le système de freinage, et les défaillances majeures de direction assistée.
Le voyant de frein rouge peut indiquer plusieurs dysfonctionnements : frein à main enclenché, niveau de liquide de frein insuffisant, ou défaillance du système de freinage. L’immobilisation immédiate devient impérative car la capacité de freinage peut être compromise. Certains véhicules disposent de capteurs d’usure des plaquettes générant également une alerte rouge lorsque le seuil minimal est atteint.
Indicateurs orange d’avertissement et maintenance préventive programmée
Les voyants orange ou jaunes constituent le niveau intermédiaire d’alerte, signalant des dysfonctionnements nécessitant une attention particulière sans imposer l’arrêt immédiat. Ces indicateurs couvrent un large spectre de systèmes : gestion moteur, antipatinage, assistance électronique, et maintenance préventive. La poursuite du trajet reste généralement possible, mais une vérification technique s’impose rapidement.
Le voyant orange de gestion moteur peut masquer diverses anomalies : dysfonctionnement des sondes d’oxygène, problème d’injection, défaillance du système antipollution, ou encrassage du filtre à particules. L’interprétation précise nécessite un diagnostic électronique pour identifier l’origine exacte du dysfonctionnement. Certains voyants orange correspondent à des intervalles de maintenance programmée, rappelant l’échéance de la vidange ou du remplacement de filtres.
Témoins verts et bleus de fonctionnement normal des systèmes actifs
Les voyants verts et bleus informent sur l’activation volontaire ou automatique de systèmes spécifiques sans signaler de dysfonctionnement. Ces témoins confirment le fonctionnement normal des équipements : éclairage, régulateur de vitesse, systèmes d’assistance à la conduite, ou modes de conduite spécialisés. Leur présence rassure sur l’opérationnalité des fonctions activées.
Les feux de route s’identifient par un voyant bleu distinctif, tandis que les feux de position et de croisement utilisent des témoins verts. Le régulateur de vitesse adaptatif affiche un voyant vert spécifique indiquant son activation et son bon fonctionnement. Ces indicateurs de confirmation permettent au conducteur de vérifier l’activation effective des systèmes sollicités sans quitter la route des yeux.
Systèmes de sécurité active et passive intégrés au tableau de bord
L’intégration des systèmes de sécurité moderne transforme le tableau de bord en centre de contrôle sophistiqué. Les technologies de sécurité active interviennent préventivement pour éviter les accidents, tandis que les systèmes passifs protègent les occupants lors d’une collision. Cette convergence technologique nécessite une surveillance constante matérialisée par des voyants spécialisés. Les constructeurs développent des interfaces de plus en plus intuitives pour faciliter la compréhension de ces systèmes complexes par les conducteurs.
Contrôle électronique de stabilité ESP et antipatinage ASR bosch
L’ESP (Electronic Stability Program) et l’ASR (Antriebsschlupfregelung) constituent les fondements de la sécurité active moderne. Ces systèmes surveillent en permanence la trajectoire du véhicule et interviennent automatiquement en cas de perte d’adhérence. Le voyant ESP clignote pendant les phases d’intervention, indiquant la correction active de la trajectoire par freinage sélectif des roues.
Un voyant ESP fixe signale une défaillance du système nécessitant un diagnostic. Les capteurs d’angle de volant, de lacet, et d’accélération latérale alimentent le calculateur ESP en données temps réel. La désactivation manuelle de l’ESP active un voyant spécifique rappelant au conducteur la neutralisation de cette assistance cruciale. Les systèmes Bosch équipent la majorité des véhicules européens grâce à leur fiabilité éprouvée.
Surveillance système de freinage ABS et répartiteur électronique EBD
L’ABS (Antiblockiersystem) prévient le blocage des roues lors d’un freinage d’urgence, préservant la directionnalité du véhicule. Le système EBD (Electronic Brake Distribution) optimise la répartition de l’effort de freinage entre les essieux selon la charge et les conditions d’adhérence. Ces technologies complémentaires garantissent une efficacité de freinage optimale dans toutes les situations.
Le voyant ABS orange signale une défaillance du système antiblocage, maintenant le freinage conventionnel mais supprimant la fonction d’antiblocage. La fréquence de pulsation de l’ABS peut atteindre 15 cycles par seconde lors d’un freinage d’urgence sur surface glissante. Le maintien de la pression sur la pédale permet au système de moduler automatiquement l’effort de freinage pour optimiser la décélération tout en conservant la maîtrise directionnelle.
Détection défaillance airbags SRS et prétensionneurs de ceintures
Le système SRS (Supplemental Restraint System) supervise l’ensemble des dispositifs de retenue : airbags, prétensionneurs de ceintures, et limiteurs d’effort. Un autodiagnostic permanent vérifie l’intégrité de tous les composants et génère un voyant d’alerte en cas de dysfonctionnement. Cette surveillance continue garantit l’opérationnalité des systèmes de protection passive en cas de collision.
Les capteurs de choc périphériques détectent les décélérations brutales et déclenchent le gonflage des airbags en moins de 30 millisecondes. Le voyant airbag rouge indique une défaillance critique compromettant la protection des occupants. La réparation immédiate des défauts SRS constitue une priorité absolue car ces systèmes n’offrent aucune seconde chance en cas de besoin. Les prétensionneurs de ceintures se déclenchent simultanément pour plaquer les occupants contre leur siège.
Monitoring assistance au freinage d’urgence et détection collision
Les systèmes d’assistance au freinage d’urgence analysent en permanence l’environnement routier grâce à des capteurs radar, caméra, et lidar. Ces technologies détectent les obstacles et calculent les risques de collision pour déclencher des alertes progressives puis un freinage automatique si nécessaire. L’intégration de ces systèmes nécessite des voyants spécialisés informant de leur statut opérationnel.
Le freinage automatique d’urgence peut développer une décélération de 9 m/s² pour éviter ou atténuer une collision imminente. Les alertes visuelles et sonores précèdent l’intervention automatique pour permettre une réaction du conducteur. La supervision constante de ces systèmes par le tableau de bord garantit leur disponibilité permanente. Les conditions météorologiques peuvent affecter la performance des capteurs, générant des voyants d’alerte temporaires.
Technologies ADAS et connectivité véhicule dans affichage numérique
L’évolution vers les systèmes ADAS (Advanced Driver Assistance Systems) révolutionne l’interface conducteur-véhicule. Ces technologies intègrent des fonctionnalités sophistiquées : reconnaissance de panneaux, maintien de voie, régulation de vitesse adaptative, et surveillance d’angles morts. L’affichage numérique remplace progressivement les voyants traditionnels par des interfaces graphiques contextuelles. Cette transition nécessite une adaptation des conducteurs aux nouvelles
modalités d’interaction avec ces interfaces numériques avancées.
La connectivité véhicule transforme l’automobile en hub numérique intégré à l’écosystème personnel du conducteur. Les services télématiques permettent la surveillance à distance des paramètres véhicule, la planification d’itinéraires optimisés, et les mises à jour logicielles over-the-air. L’affichage tête haute projette les informations critiques directement dans le champ de vision du conducteur, réduisant la distraction visuelle. Ces technologies convergent vers une expérience de conduite personnalisée et prédictive.
L’intelligence artificielle embarquée analyse les habitudes de conduite pour anticiper les besoins du conducteur et optimiser les réglages véhicule. Les écrans tactiles haute définition remplacent progressivement les commutateurs physiques, concentrant toutes les fonctions sur une interface unifiée. La reconnaissance vocale permet le contrôle mains libres des systèmes, préservant l’attention portée à la conduite. Cette évolution technologique nécessite une formation continue des conducteurs pour exploiter pleinement ces capacités avancées.
Diagnostic OBD et codes d’erreur correspondants aux voyants actifs
Le protocole OBD-II standardise la communication avec les calculateurs embarqués, permettant l’extraction de codes d’erreur précis correspondant aux voyants allumés. Cette technologie démocratise l’accès au diagnostic automobile, offrant aux propriétaires la possibilité de comprendre les dysfonctionnements détectés par leurs véhicules. Les scanners OBD connectés via smartphone transforment le diagnostic professionnel en outil accessible au grand public.
Les codes défaut suivent une nomenclature standardisée : P0XXX pour les problèmes moteur/transmission, B0XXX pour les équipements carrosserie, C0XXX pour le châssis, et U0XXX pour les réseaux de communication. Chaque code correspond à un dysfonctionnement spécifique identifié par les capteurs embarqués. La lecture de ces codes permet d’orienter précisément les interventions de maintenance et d’éviter les diagnostics approximatifs.
L’interprétation professionnelle des codes OBD nécessite une connaissance approfondie des systèmes automobiles, car un même symptôme peut générer plusieurs codes interconnectés. Les données temps réel accessible via OBD incluent : régime moteur, température des fluides, pression atmosphérique, richesse du mélange air-carburant, et fonctionnement des systèmes antipollution. Cette transparence technologique responsabilise les propriétaires dans l’entretien de leurs véhicules.
Les fabricants d’équipements développent des applications mobiles intégrées aux systèmes OBD pour simplifier l’interprétation des données diagnostiques. Ces outils proposent des guides de dépannage étape par étape et évaluent la gravité des dysfonctionnements détectés. La télémétrie avancée permet même la surveillance proactive des paramètres véhicule pour anticiper les défaillances avant l’activation des voyants d’alerte. Cette évolution vers le diagnostic prédictif révolutionne l’approche traditionnelle de la maintenance automobile.
Maintenance préventive basée sur interprétation signalétique tableau de bord
La lecture proactive des signaux du tableau de bord permet d’anticiper les interventions de maintenance avant l’apparition de pannes coûteuses. Cette approche préventive se base sur la surveillance continue des paramètres vitaux du véhicule : niveaux de fluides, pressions, températures, et performances des systèmes embarqués. L’analyse des tendances d’évolution de ces paramètres révèle des signes précurseurs de dysfonctionnements imminents.
Les intervalles de maintenance programmés par les constructeurs s’appuient sur des statistiques d’usage moyen, mais l’interprétation personnalisée des voyants permet d’adapter ces échéances aux conditions réelles d’utilisation. Un conducteur urbain sollicitant fréquemment les systèmes stop-start devra surveiller particulièrement la batterie et l’alternateur. La conduite sportive intensive nécessite une attention accrue aux températures moteur et à l’usure des plaquettes de frein.
L’évolution des matériaux et lubrifiants modernes permet d’étendre certains intervalles de maintenance, mais la surveillance des voyants reste indispensable pour valider cette optimisation. Les huiles synthétiques de dernière génération conservent leurs propriétés sur des kilométrages étendus, mais leur efficacité dépend des conditions d’utilisation réelles. La température de fonctionnement, la qualité du carburant, et le style de conduite influencent directement la dégradation des fluides.
La maintenance préventive guidée par l’interprétation des voyants peut réduire de 60% les coûts de réparation tout en prolongeant significativement la durée de vie du véhicule.
Les technologies embarquées modernes calculent automatiquement les intervalles de maintenance adaptatifs en analysant les conditions d’usage réelles. Ces systèmes intègrent des algorithmes sophistiqués prenant en compte : le nombre de démarrages à froid, la durée moyenne des trajets, les températures extérieures, et la qualité des carburants utilisés. Cette personnalisation intelligente optimise les coûts d’entretien tout en préservant la fiabilité mécanique.
La formation continue des conducteurs à l’interprétation des signaux du tableau de bord constitue un investissement rentable à long terme. Cette compétence permet de différencier les alertes nécessitant une intervention immédiate de celles pouvant attendre le prochain entretien programmé. La compréhension des systèmes automobiles modernes transforme chaque conducteur en partenaire actif de la préservation de son véhicule, contribuant à l’optimisation des performances et à la réduction de l’impact environnemental par une maintenance appropriée.
